ギヤードモータは、モータとギアボックスが組み合わされた装置です。モータは回転力を提供し、ギアボックスはモータの回転力を減速または増速させて出力軸に伝える役割を果たします。以下に、ギヤードモータの基本的な稼働方法を説明します。

モータの駆動: ギヤードモータは、一般的に直流モータ（DCモータ）または交流モータ（ACモータ）を使用します。電力が供給されると、モータの回転子（ローター）が回転し始めます。モータの回転速度やトルクは、電力の供給量やモータの設計によって決まります。

「写真の由来：Nema 17 ステッピングモーターバイポーラ L=48mmとギヤ比 19:1 遊星ギアボックス」

ギアボックスの作用: モータの出力軸は、ギアボックスに接続されます。ギアボックスには、複数の歯車（ギア）が配置されており、これらの歯車の組み合わせによって回転力の減速または増速が行われます。

ギア比の効果: ギアボックス内の歯車の歯数比をギア比と呼び、ギア比はギアードモータの性能を決定します。例えば、大きな歯車（ドライブギア）が小さな歯車（出力ギア）に接続されている場合、ギア比は大きくなり、出力軸の回転速度が減速されますが、同時に出力トルクが増加します。

「写真の由来：Nema 17 ステッピングモーターバイポーラ L=48mmとギヤ比 100:1 遊星ギアボックス」

出力軸の回転: モータの回転力がギアボックスを介して伝えられることで、ギアードモータの出力軸は回転します。ギアボックスによって減速または増速された回転力によって、出力軸は所望の速度やトルクで動作します。

ギヤードモータの利点は、高トルクと精密な制御が可能なことです。ギアボックスによって回転力を変換することで、出力軸により大きなトルクを得ることができます。これにより、ギヤードモータは様々な産業や機械応用で使用されています。


一体型サーボモータを選択する際には、以下の考慮事項が重要です：

必要なトルクと速度: サーボモータの選択において最も重要な要素は、必要なトルクと速度です。アプリケーションで必要な動力や速度要件を評価し、それに合わせて適切なトルクと速度を持つサーボモータを選ぶ必要があります。

「写真の由来：ショートシャフト NEMA 23 一体型サーボモータ iSV57T-130S 130W 3000rpm 0.45Nm 20-50VDC」

応答性と制御性: サーボモータは、高い応答性と精密な制御性を持つことが求められます。応答性は、サーボモータが指令に対してどれだけ速やかに反応し、目標位置に達するかを示します。制御性は、サーボモータが安定した速度や位置制御を提供する能力を指します。これらの要素を評価し、アプリケーションに合った応答性と制御性を持つサーボモータを選択します。

環境条件: サーボモータは、動作する環境条件に耐える必要があります。環境温度、湿度、振動、衝撃などの要素を考慮し、適切な耐環境性を持つサーボモータを選ぶ必要があります。また、防塵や防水の要件がある場合には、それに対応した防塵・防水性能を持つモータを選択する必要があります。

「写真の由来：NEMA23一体型イージーサーボモータブラシレスDCサーボモーター 130w 3000rpm 0.45Nm(63.73oz.in) 20-50VDC」

サイズと取り付け: アプリケーションのスペース制約や取り付け方法も考慮する必要があります。サーボモータのサイズ、形状、取り付け方法（フランジ取り付け、軸取り付けなど）を確認し、アプリケーションに適したモータを選択します。

メーカーサポートと信頼性: サーボモータを供給するメーカーのサポート体制や信頼性も重要な要素です。メーカーの技術サポートやアフターサービスの充実度、モータの品質や信頼性の評判を調査し、信頼性の高いメーカーからの製品を選ぶことが重要です。

これらの要素を総合的に考慮し、アプリケーションの要件に最も適した一体型サーボモータを選択することが重要です。また、詳細な仕様や性能データシートを確認することもおすすめです。





小型DCモーターは、直流電源を使用して回転するモーターであり、その小型なサイズと簡単な制御方法からさまざまな応用分野で使用されています。以下に、小型DCモーターの特徴といくつかの応用分野を紹介します。

特徴:

小型かつ軽量: 小型DCモーターは非常にコンパクトであり、軽量なため、スペースの制約のあるアプリケーションに適しています。

高効率: 小型DCモーターは一般的に高い効率を持ちます。これは、直流電源を使用しているため、エネルギーの損失が少ないためです。

簡単な制御: 小型DCモーターは、回転方向や速度を制御するのが比較的容易です。単純な制御回路やマイコンボードを使用して、精密な制御が可能です。

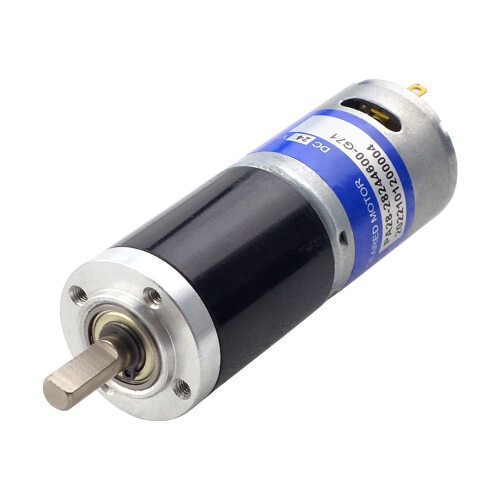

「写真の由来：24V ブラシ付きDCギヤードモーター PA28-28245800-G71 2.6Kg.cm/65RPM、71:1 遊星ギアボックス付き」

応用分野:

ロボット工学: 小型DCモーターは、ロボットの関節やアクチュエータの駆動に使用されます。小型で軽量なため、ロボットの動作性能を向上させるのに適しています。

精密機器: 小型DCモーターは、精密機器や医療機器で使用される場合があります。例えば、医療機器のポンプやバルブの駆動に使用されることがあります。

自動車産業: 自動車の内部で、小型DCモーターはウインドウリフターやドアロック、ウインドシールドワイパー、冷却ファンなど、さまざまな機構の駆動に使用されます。

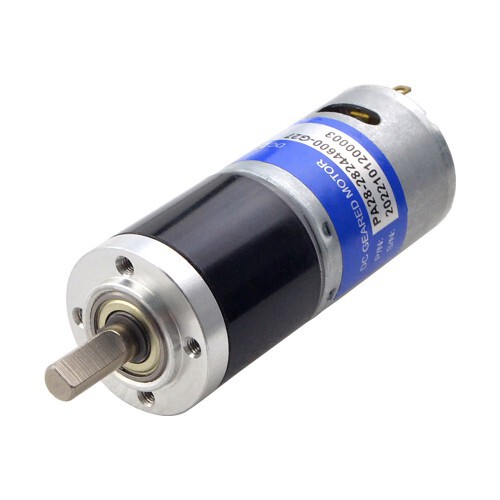

「写真の由来：24V ブラシ付きDCギヤードモーター PA28-28245800-G27 1.1Kg.cm/171RPM、26.8:1 遊星ギアボックス付き」

家電製品: 小型DCモーターは、家庭用電化製品においても幅広く使用されています。例えば、電動歯ブラシやハンドブレンダー、扇風機などが挙げられます。

電子機器: 携帯電話やデジタルカメラなどの電子機器にも、小型DCモーターが使用されています。これらのデバイスにおいて、フォーカス機構やズーム機能の駆動に利用されます。

これらは一部の例ですが、小型DCモーターは幅広い応用分野で使用されています。その小型なサイズ、簡単な制御、高い効率などの特徴により、多くの機器やシステムの動力源として重要な役割を果たしています。



ハイブリッドステッピングモーターと永久磁石ステッピングモーターは、いずれもステッピングモーターの一種ですが、それぞれ異なる原理と特徴を持っています。

1、構造と原理:

●ハイブリッドステッピングモーター: ハイブリッドステッピングモーターは、永久磁石ステッピングモーターと可変磁気抵抗ステッピングモーターの特徴を組み合わせた構造を持っています。ステータとロータの両方に永久磁石があり、ロータは歯があります。電流パルスを印加することで、ステータとロータの磁気力の相互作用により回転が生じます。

●永久磁石ステッピングモーター: 永久磁石ステッピングモーターは、ステータに巻かれたコイルと永久磁石で構成されます。コイルに電流パルスを印加することで、ステータの磁場と永久磁石の相互作用により回転が生じます。

「写真の由来：Nema 17 バイポーラステッピングモーター 45Ncm (64oz.in) 2A 42x40mm 4 ワイヤー w/ 1m Cable & Connector」

2、トルクと精度:

●ハイブリッドステッピングモーター: ハイブリッドステッピングモーターは、高いトルク密度と優れた位置決め精度を持っています。ステップ角が小さく、トルク曲線が滑らかであるため、微細な位置制御が可能です。

●永久磁石ステッピングモーター: 永久磁石ステッピングモーターは、一般的にハイブリッドステッピングモーターよりも低いトルク密度と精度を持ちます。ステップ角が大きく、トルク曲線が非滑らかであるため、微細な位置制御には適していません。

3、駆動方式と制御:

●ハイブリッドステッピングモーター: ハイブリッドステッピングモーターは、バイポーラ駆動とユニポーラ駆動の両方に対応しています。制御には専用のステップドライバが必要であり、制御信号のパルス幅や周波数によって回転速度やトルクを制御します。

「写真の由来：Φ42x16.5mm PM型リニアステッピングモータ エクスターナル 0.4A ねじリード0.5mm/0.0197" 長さ21mm」

●永久磁石ステッピングモーター: 永久磁石ステッピングモーターは、ユニポーラ駆動方式が一般的です。簡単な駆動回路で制御できますが、トルクや速度の制御範囲が限定されることがあります。

ハイブリッドステッピングモーターは、高いトルク密度と精度を必要とするアプリケーションに適しています。一方、永久磁石ステッピングモーターは、単純な駆動回路と低コストが求められるアプリケーションに適しています。選択するモーターは、具体的な要件や制御性能、予算などの要素に基づいて決定する必要があります。
