CNCインバーターは、コンピュータ数値制御（CNC）システムで使用される電力変換装置です。インバーターは、直流（DC）電力を交流（AC）電力に変換する役割を持ちます。CNCシステムでは、モーターの制御に交流電力が必要であり、そのためにインバーターが使用されます。

CNCインバーターの主な機能と特徴は次のとおりです：

電力変換: CNCインバーターは、供給される直流電力を高周波交流電力に変換します。これにより、モーターを制御するために必要な交流電力を供給することができます。

「写真の由来：BD600シリーズ VFD可変周波数ドライブインバーター BD600-3R7G-2 5HP 3.7KW 15A 三相 220V」

電力制御: CNCインバーターは、モーターの回転数やトルクなどの電力制御を可能にします。インバーターは、ユーザーが設定したパラメータに基づいて、モーターの速度や動作を制御します。

高効率: CNCインバーターは、高い電力変換効率を持ちます。これは、電力の変換過程でのエネルギーの損失を最小限に抑えることで実現されます。高効率なインバーターは、省エネルギー性やコスト削減につながります。

多機能: CNCインバーターは、さまざまな制御機能を備えています。これには、速度制御、トルク制御、位置制御、加速度制御などが含まれます。これらの機能により、ユーザーはモーターの動作を細かく制御し、様々な加工や作業に適した動作パラメータを設定することができます。

「写真の由来：H110シリーズ CNCスピンドルモーター速度制御用 VFD可変周波数ドライブインバーター 10HP 7.5KW 31A 三相 380V」

オーバーロード保護: CNCインバーターは、モーターとシステムをオーバーロードから保護する機能を備えています。過電流や過負荷などの異常な電力状態が検出されると、インバーターは自動的に電力供給を停止することで、機械やモーターの損傷を防ぎます。

CNCインバーターは、工作機械や産業用ロボットなどのCNCシステムで広く使用されています。これらのシステムでは、高い精度と柔軟性が求められるため、正確な電力制御が重要です。CNCインバーターは、これらの要求に応えるために開発された重要な電力変換装置です。


リニアステッピングモータは、ステッピングモータの一種であり、回転運動ではなく直線運動を実現するモータです。以下にリニアステッピングモータの特徴をいくつか挙げます。

直線運動: リニアステッピングモータは、回転運動ではなく直線運動を実現するため、直線的な移動機構やシステムに適しています。この特性により、精密な位置制御や移動制御が可能です。

「写真の由来：NEMA 8 ノンキャプティブリニアステッピングモータ 8N11S0504SC5-150RS 0.5A 0.015Nm ねじリード 1mm(0.03937") 長さ 150mm」

ステップ制御: リニアステッピングモータもステッピングモータの一種であり、通常のステッピングモータと同様にステップ制御によって動作します。これにより、正確な位置制御や微小な移動が可能となります。

高精度: リニアステッピングモータは、ステップ制御により非常に高い位置決め精度を実現します。ステップ角やステップ数に基づいて移動するため、微細な位置への移動や再現性の高い運動が可能です。

高トルク: リニアステッピングモータは高いトルクを発生することができます。この特性により、重い負荷や抵抗に対しても効果的に移動することができます。

「写真の由来：Nema 17 エクスターナルリニアステッピングモータ 17E13S0404MB-032RB 26Ncm 8mm/0.31496" 長さ 32mm」

静音性: ステッピングモータは一般的に静音性に優れており、振動や騒音を最小限に抑えることができます。この特性は、静かな環境やノイズの問題が重要なアプリケーションにおいて重要です。

シンプルな制御: リニアステッピングモータは、ステップ制御によって動作します。これにより、比較的シンプルな制御回路や制御システムでモータを制御することができます。

これらの特徴により、リニアステッピングモータは精密な位置制御や直線運動が必要なアプリケーションに広く使用されています。例としては、3Dプリンター、レーザーカッター、自動化システム、医療機器、半導体製造装置などがあります。


ユニポーラステッピングモータは、ステップモータの一種であり、一般的には2相または4相の巻線を持ちます。ユニポーラステッピングモータの制御には、以下の2つの主要な方式があります：

「写真の由来：Nema 23 ユニポーラステッピングモータ 1.8°90Ncm (127.5oz.in) 1A 7.4V 57x57x56mm 6 ワイヤー」

フルステップ（Full Step）制御:

・フルステップ制御では、モータの各相に順番に電流を流すことにより、ステップ角度を制御します。
・2相ユニポーラステッピングモータでは、1相ずつに電流を流すことで1ステップ進みます。4相ユニポーラステッピングモータでは、2相ずつに電流を流すことで1ステップ進みます。
・フルステップ制御では、ステップ角度が大きくなるため、トルクは高くなりますが、細かな位置制御は難しい場合があります。

「写真の由来：Nema 17 ユニポーラステッピングモーター 1.8°15.8Ncm (22.4oz.in) 0.31A 12V 42x42x33mm 6 ワイヤー」

ハーフステップ（Half Step）制御:

・ハーフステップ制御では、フルステップ制御と比べてステップ角度を半分にすることで、より細かな位置制御が可能となります。
・2相ユニポーラステッピングモータでは、1相ずつに電流を流すことで1ステップ進みますが、次のステップでは両方の相に電流を流すことで、半分のステップ角度で進みます。
・ハーフステップ制御では、フルステップ制御よりもステップ角度が細かくなりますが、トルクはやや低下する場合があります。

これらの制御方式は、ステッピングモータのドライバや制御回路によって実現されます。制御信号のパターンを適切に生成し、電流を制御することで、ユニポーラステッピングモータを正確に制御することができます。



ブラシレス直流モーター（Brushless DC Motor、BLDCモーター）は、ブラシ付き直流モーターと比較していくつかの特徴があります。以下にBLDCモーターの主な特徴を解説します：

メンテナンスの簡素化: BLDCモーターは、ブラシやコミュテータ（集電子）が不要なため、メンテナンスが簡素化されます。ブラシ付きモーターではブラシの摩耗や交換が必要であるのに対し、BLDCモーターでは摩耗部品が少なく、長い寿命と信頼性を提供します。

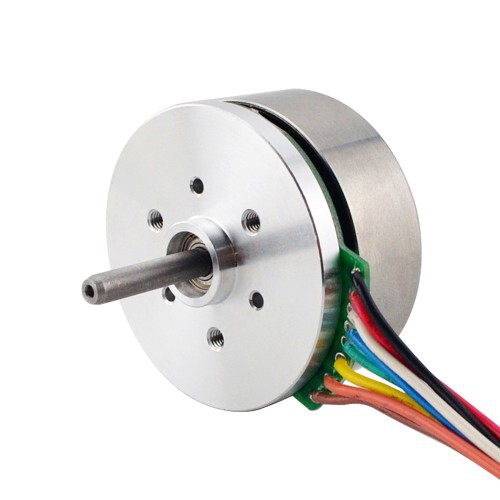

「写真の由来：Ф43.2x21.6mm アウターロータ型ブラシレスDCモータ 24V 5250RPM 0.084Nm 50W 2.6A」

高効率: BLDCモーターは、ブラシの摩擦やブラシ接触によるエネルギー損失がないため、高効率で動作します。効率の良さは、エネルギー消費の削減や熱の発生の低減につながります。したがって、電力効率の重要な要求事項があるアプリケーションに適しています。

高速応答性: BLDCモーターは、高速で応答することができます。ブラシ付きモーターではブラシとコミュテータの機械的な制約により、高速回転や急速な反転が制限されることがありますが、BLDCモーターは電子制御によってより迅速な回転変化が可能です。そのため、精密な制御や高速応答性が要求されるアプリケーションに適しています。

「写真の由来：36V 4000RPM 0.33Nm 138W 5.0A Ф57x89mm ブラシレスDCモータ（BLDC）」

静音性: BLDCモーターは、ブラシレスであるため、ブラシとコミュテータの摩擦音がないため、静音性が高いです。これは、低騒音の要求があるアプリケーションや、低振動が必要な場合に特に重要です。

高トルク密度: BLDCモーターは、高いトルク密度を持ちます。トルク密度とは、モーターサイズあたりの出力トルクの比率を示す指標であり、より小型で軽量な設計を可能にします。この特性は、スペースや重量の制約があるアプリケーションにとって有利です。

可変速制御: BLDCモーターは、電子制御によって可変速制御が容易です。速度やトルクの制御が柔軟に行えるため、さまざまなアプリケーションに適応することができます。また、正確な位置制御を実現するために、エンコーダーやホールセンサーなどのフィードバックデバイスと組み合わせることもできます。

BLDCモーターは、上記の特徴により、自動車、航空機、家電製品、産業機器など、さまざまなアプリケーションで広く使用されています。
